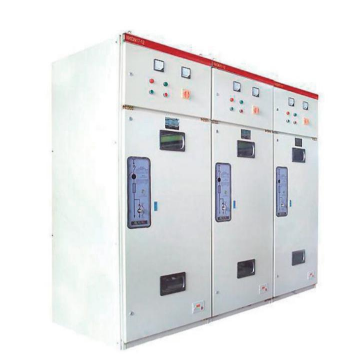

XGN-12固定式分隔柜
型号：XGN-12
XGN-12型固定式封闭开关设备（以下简称开关柜）是我公司新一代高压电器成套产品，符合国家标准。该产品吸收了国外的先进技术，体积小，仅是普通开关柜体积的50%；断路器具有可靠性高，性能好；“五防”联锁机械可靠、简单等优点。开关柜是3.6KV、7.2KV、12KV三相交流电50Hz单母线分段的户内成套装置，作为接受和分配电能之用。并具有对电路进行控制、保护和监测等功能，可使用在各类型发电厂、变电站及工矿企业，高层建筑等场所，也可与环网柜组合应用于开闭所中。
XGN-12结构特点：
1.柜体采用优质角钢焊接而成。
2.断路器室位于柜体中（下）部，安装、调试、维护方便。标准配装ZN63A(VS1-12)断路器，并设有压力释放通道，确保人身安全。
3.采用先进可靠的旋转式隔离开关，可在主母线带电下安全进入断路器室检修。
4.整柜防护等级IP2X。
5.设有可靠的强制性机械闭锁装置，简便有效达到“五防”要求。
6.具有可靠的接地系统。
7.门上装有观察窗，可清楚观察到柜内元件地工作状态。
8.操作机构闭锁采用同XGN2-12柜用的JSXGN闭锁机构，简单可靠方便实用。
XGN-12技术参数：
| 名称 | 单位 | 参数 |
|---|
| 额定电压 | KV | 3.6／7.2／12 |
| 1min工频耐受电压 | KV | 42 |
| 冲击耐受电压 | KV | 75 |
| 额定频率 | Hz | 50 |
| 额定电流 | A | 630～1250 |
| 4S额定热稳定电流 | KA | 20～31.5 |
| 额定动稳定电流 | KA | 50～80 |
| 额定短路开断电流 | KA | 20～31.5 |
| 额定短路关合电流 | KA | 50～80 |
| 分合闸和辅助回路的额定电压 | V | 直流24，36，48，60，110，220 交流110，220 |
| 防护等级 |
| IP2X |
XGN-12使用环境条件
1.正常环境条件：
(1)周围空气温度上限：+40℃、下限：-10℃；
(2)海拔：不超过1000m；
(3)相对环境温度：日平均不大于95％，月平均不大于90％；
(4)地震：烈度不超过8度；
(5)周围空气不受腐蚀性或可燃气体，水蒸气等明显污染；
(6)无严重污秽及经常性的剧烈振动，严酷条件下严酷度设计满足1类要求；
(7)特殊工作条件；
2.在超过规定的正常的环境条件下使用时，由用户和制造厂协商。
